Tyristorové zapalování

[Pat]

No Azorovy zkusenosti si myslim akorat potvrdili moji teorii, ze vetsi kapacita urcite nemuze ublizit, spis naopak. Vzhledem k tomu ze vetsinou se vyrobci snazi delat veci co nejmensi, tak je zbytecny tam zase davat nejaky extra velky kondiky.

[ridchey]

diky Azorovi,
jinak se docela blbe shani male velikosti kondiku okolo tech 8u, takze spis jde o to sehnat cokoliv,v tomhle pripade i co nejlevneji,aby to melo kyzeny efekt, a nejak si to poskladat.

[butan]

Přiživím se na tomto tématu s mým zjištěním.
Opravoval jsem jednu babetu která nejede víc než 40, ani z kopečka. Zapalování má nějaké Italské výroby, to nejlevnější, bez násobiče. A při testech na stojanu (se stroboskopem) jsem zjistil, že při vyšších otáčkách se předstih najednou skokem zvýší někam na 50°a motor netáhne. Příští víkend si vezmu osciloskop a podívám se na průběh napětí na zapalovacím pólu, zkusím i jiné zapalování a polaboruji s tím strojem.
Lubor

[pankac1985]

a

[pankac1985]

co si mylsite o tomhle jen Dioda 1N4007 ... 0.90 Kč
kondenzátor 3n3 ... 4,- Kč
Tyristor KT 206/200 už není, je jen KT 206/600 (tedy to samé, ale na vyšší napětí) ..... 28,- Kč-MUZU nahradit kt206/200 tou 206/600 aby to nedelalo bordel

Poznámka:
Smímek a elektrické schéma byl vyjmut administrátorem.
Důvod:
Nahlášení majitele fotografie jako neoprávněné užití díla bez souhlasu vlastníka snímku.

[wenca084]

Máš to pěkně udělané , ještě to zavřít nějakým víčkem. Máš to odzkoušené?

[LukeH]




Můj stroj přestal házet jiskru, tak sem nucen si taky udělat zapalováni. Původní se mi nějak chtělo dostat z krabičky na "světlo světa"(tak nějak puklo což mě u té gumy překvapilo, ale kondenzátory maj celkem sílu když odcházej). Součástky se daj sehnat v GME za 100,- a třeba to bude fungovat. Později dohodím foto ze stavby a testu.
Odzkoušeno!! Jede parádně, už odpadl problém s vynecháváním motoru při vyšší rychlosti. Stálo 97,-
Ještě budu muset upravit držák aby to vešlo pod plast. Kondík je trochu větší, ale co se dá dělat.

[Aron]

Já to pořešil takhle,v černé krabičce původně byl elektrolitický kondenzátor,dioda a tyristor.Kondenzátor jsem ucvakl a napojil místo něj nový,svitkový.Odcházela mě často svíčka,cca po 1000 už začala blbnout a maximálně vydržela 2000 Km.Teď mám zatím na svíčce najeto jen cca 1200 Km,zatím jede
Kondenzátor stál 75,-Kč.

[pankac1985]


snad to bude makat ten kondik je svitkovy

Jeden tyristor KT 206 ....
Jednu diodu 1N4007 ....
Místo dvou kondenzátorů 3,3 nF (paralelně spojených), jsem dal jeden kondenzátor 6,8 nF

[ridchey]

tak to mas malo, ma byt cca 8uF , ne nF

[pankac1985]

rozebral jsme stary toristor tak pouziji ten co v nem byl tedy safra no ale doufam ze to bude uz oki

[pankac1985]

tak jsme koupil novy kondik pro sichr a spokojenost a maka jak fik,velikostne je stejny jako origo


[denis15]

Já dnes nakoupil věci na zápalko v Tipa a zjistil jsem, že zakoupený kondenzátor http://www.tipa.eu/cz/kondenzator-rozbe ... /d-121336/

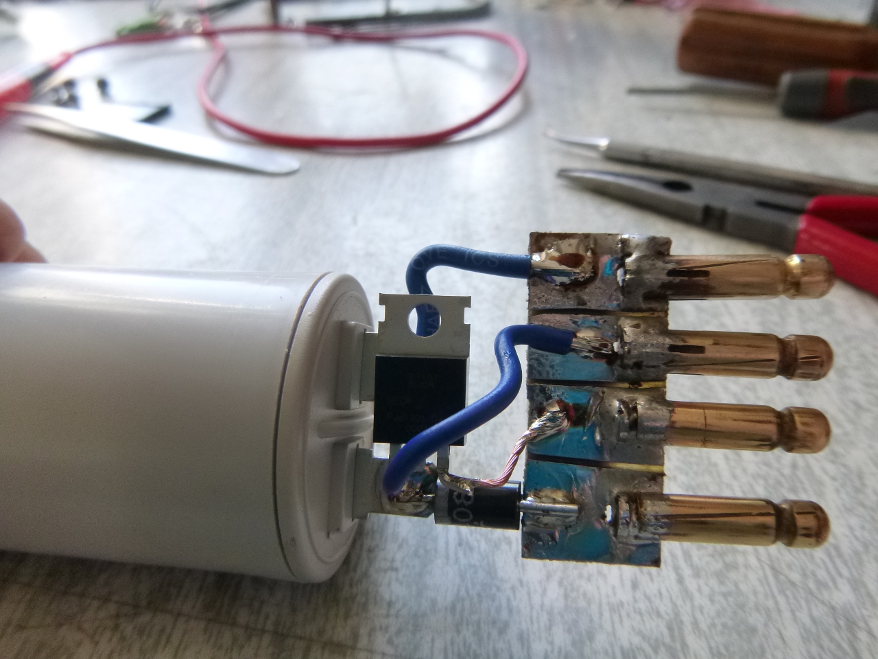

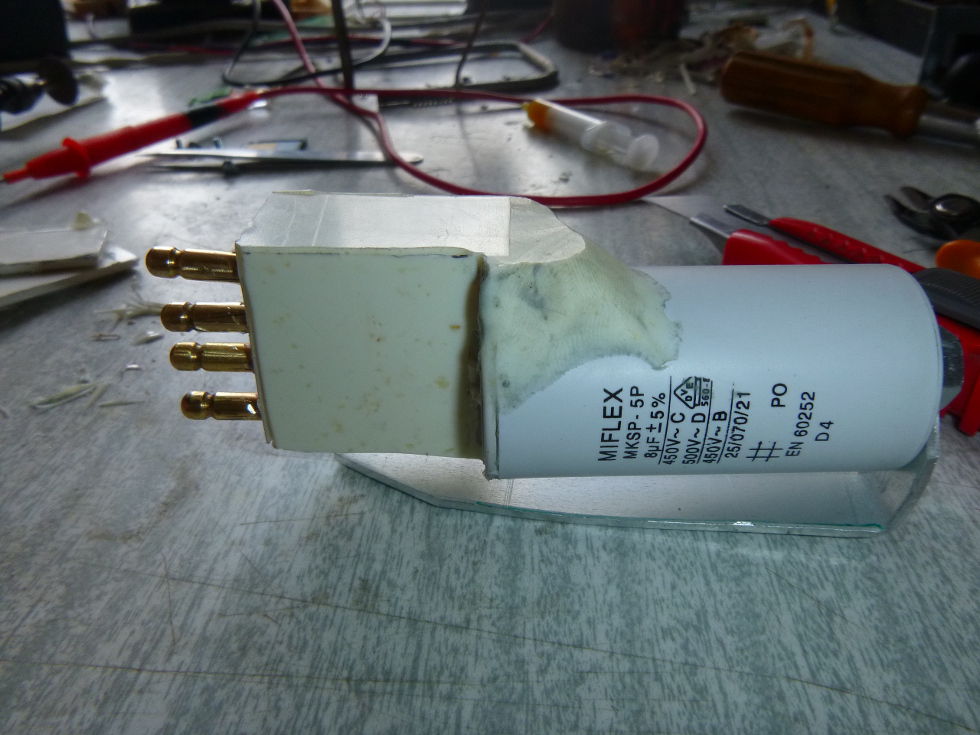

má oddělávatelné víčko, kde se dioda i tyristor bezproblémů vejdou. Ven tedy vyvedu 4 vodiče s konektorem a bude se moct zkoušet. Jak to spáchám a odzkouším, nafotím výsledek. Velikost vychází celkem luxusní .
Apropo, ten tyristor ne předpokládám nehřeje, nebo jo? Máte někdo zkušenost? Zalil bych to silikonem, aby to bylo zichr proti vodě.

[ridchey]

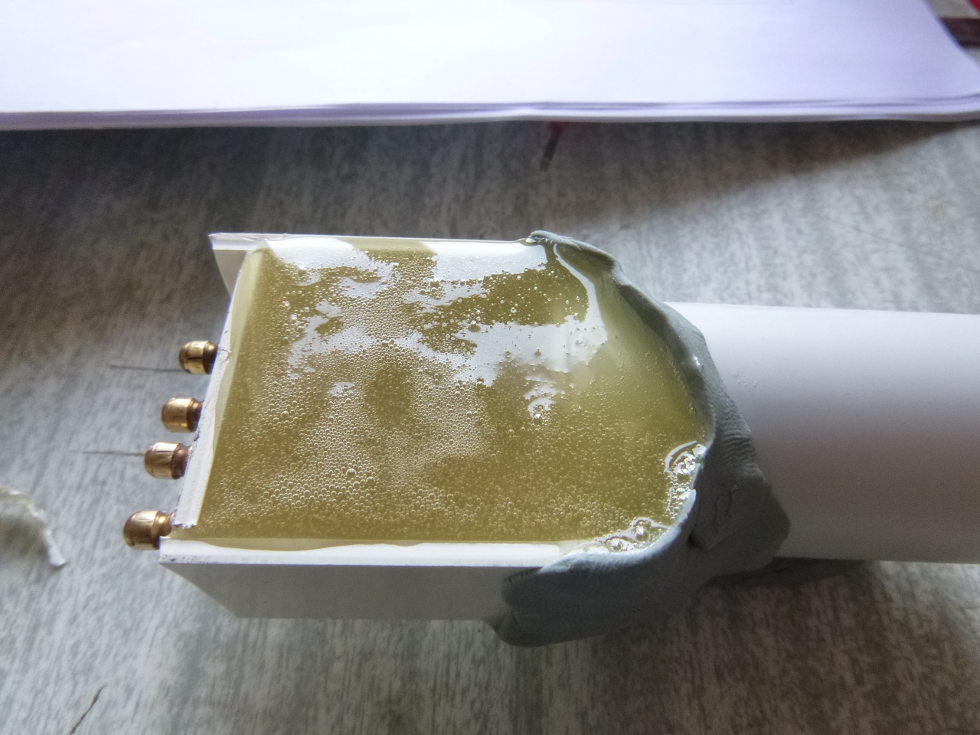

klidne to dovnitr muzes naoperovat a zalit, jen bych to zalil spis nejakym epoxidem,aby ti konektory drzely fest

[denis15]

Konektory by v tom plastu pravděpodobně byly problém-zvažuju proto použít vývod kabelem ven a na konce konektory. Nevešlo by se to rozměrově a muselo by se to opravdu zalít kvůli pevnosti. Ještě vše zvážím.
